체육 | 등급 | 두께 | 사용 가능한 폭 범위 | ID | 밀도 | P17/50최대 코어 손실 | B8최소 유도 |
(mm) | (mm) | (kg/dm3) | (W/kg) | (티) | |||
일반적인 유형 | 110/23 | 0.23 | 700-1200 | 508 | 7.65 | 1.1 | 1.8 |
27/120 | 0.27 | 1.2 | 1.8 | ||||
30/120 | 0.3 | 1.2 | 1.8 | ||||
30/130 | 1.3 | 1.8 | |||||
30/140 | 1.4 | 1.8 | |||||
35/135 | 0.35 | 1.35 | 1.8 | ||||
35/145 | 1.45 | 1.8 | |||||
35/155 | 1.55 | 1.8 | |||||
고인덕션형 | 23/090 | 0.23 | 0.9 | 1.87 | |||
23/095 | 0.95 | 1.87 | |||||
23/100 | 1 | 1.87 | |||||
27/095 | 0.27 | 0.95 | 1.88 | ||||
27/100 | 1 | 1.88 | |||||
27/110 | 1.1 | 1.88 | |||||
30/100 | 0.3 | 1 | 1.88 | ||||
30/105 | 1.05 | 1.88 | |||||
30/110 | 1.1 | 1.88 | |||||
30/120 | 1.2 | 1.88 | |||||
35/135 | 0.35 | 1.35 | 1.88 | ||||
35/155 | 1.55 | 1.88 | |||||
도메인 정제된 고인덕션형 | 23/080 | 0.23 | 0.8 | 1.87 | |||
23/085 | 0.85 | 1.87 | |||||
23/090 | 0.9 | 1.87 | |||||
27/090 | 0.27 | 0.9 | 1.87 | ||||
27/095 | 0.95 | 1.87 | |||||
메모: | |||||||
상품명 | 냉간압연 방향성 실리콘 전기강판 코일(CRGO) |
기준 | AISI, ASTM, BS, DIN, GB, JIS |
등급 | 방향성강 |
27QG100 / 27QG110 / 27Q120 / 27Q130 / 27Q140 / 30QG110 / 30QG120 / 30QG130 / 30Q130 / 30Q140 / 30Q150 / 30QG125 / 35QG135 / 35Q135 / 35Q 145 / 35Q155 / 35Q165 | |
유형 | 지향성 규소강/무방향성 규소강 |
기술 | 냉간 압연 |
두께 | 0.27mm - 0.65mm 또는 필요에 따라 |
너비 | 20-1500mm |
표면 처리 | 코팅 |
강철 모양 | 철강 코일 CRGO |
코일 ID | 508/610mm |
코일 무게 | 3-5톤 |
색상 | 회색 |
배달 시간 | 8~14일 |
애플리케이션 | 변압기 코어/전력 변압기/전기 제품 등 |
패키지 | 포장할 가치가 있는 표준 바다 |
지불 기간 | 30% T/T 사전 + 70% 잔액 |
MOQ | 10톤 |
실리콘강은 실리콘 함량이 3%~5%인 실리콘 철 합금입니다.방향성 규소강판과 무방향성 규소강판으로 구분되며, 전기강판, 규소전기강판, 적층강판, 계전기강판, 변압기강판 등으로 구분되며, 전기저항률과 자기특성을 향상시키는 실리콘을 첨가한 특수강이며, 히스테리시스 손실을 줄입니다.
이 강은 변압기, 자기 코일, 전기 모터 등 전자기장이 중요한 다양한 전기 응용 분야에 이상적이며 전력, 전자 및 군사 산업에 없어서는 안될 중요한 연자성 합금입니다.
방향성 전기강판
품종 | 일반적인 유형 | 고인덕션형 | 도메인 정제된 고유도형 |
대형 모터 | √ | √ | |
대형 변압기 | √ | √ | √ |
중소형 변압기 | √ | √ | √ |
배전 변압기 | √ | √ | |
전압 조정기 | √ | √ | √ |
리액터 및 자기 증폭기 | √ | √ | |
IF 변압기 | √ | ||
상호 인덕터 | √ | √ | |
TV 변압기 | √ | √ | |
라디오 변압기 | √ | √ | |
라디오 방송 변압기 | √ |
기계적 성질
기계적 성질 | ||||
등급 | 항복강도(N/mm2) | 초인장강도(N/mm2) | 연성(%) | 경도(HV1 |
M35W230 | 430 | 560 | 20.0 | 225 |
M35W250 | 415 | 550 | 20.5 | 220 |
M35W270 | 400 | 515 | 20.5 | 215 |
M35W300 | 360 | 480 | 21.5 | 195 |
M35W360 | 350 | 480 | 23.5 | 190 |
M35W440 | 275 | 420 | 27.5 | 165 |
M35W550 | 265 | 415 | 33.5 | 160 |
M50W250 | 430 | 560 | 19.0 | 230 |
M50W270 | 410 | 550 | 21.5 | 225 |
M50W290 | 395 | 545 | 22.5 | 220 |
M50W310 | 385 | 510 | 24.5 | 210 |
M50W350 | 350 | 475 | 26.5 | 190 |
M50W400 | 320 | 460 | 36.0 | 170 |
M50W470 | 295 | 425 | 35.0 | 160 |
M50W600 | 280 | 410 | 37.0 | 140 |
M50W800 | 285 | 405 | 38.5 | 135 |
M50W1300(D) | 250 | 360 | 40.0 | 115 |
절연코팅
절연코팅 | ||
코팅 유형 | M11 | M21 |
요소 | 크롬 함유, 반유기 코팅 | 크롬 프리, 반유기 코팅 |
코팅두께(μm) | 0.7~1.5 | 0.8~5.0 |
층간 저항(Ω·mm2 /슬라이스) | ≥100 | ≥100 |
접착성 | 클래스 A 또는 클래스 B | 클래스 A 또는 클래스 B |
펀칭 특성 | 훌륭한 | 훌륭한 |
방청성 | 훌륭한 | 훌륭한 |
내열성 | 750C에서 2시간 동안 N2 보호로 어닐링 방지 | 일반적인 어닐링 저항 |
응용분야
적용 분야 | 방향성 전기강판 | 무방향성 전기강판 | |||||||||
시리즈 G | 시리즈 P | 시리즈 R | 시리즈 A | AH 시리즈 | AR 시리즈 | AT 시리즈 | |||||
230~400 | 440~700 | 800~1300 | 230~470 | 600~1000 | |||||||
회전근 | 대형 모터 | √ | √ | ||||||||
중형 모터 | √ | √ | √ | ||||||||
압축기 모터 | √ | √ | √ | √ | √ | √ | |||||
제너럴 모터스 | √ | √ | √ | √ | √ | √ | |||||
소형 정밀 모터 | √ | √ | √ | √ | √ | √ | |||||
전기자동차용 모터 | √ | √ | √ | √ | |||||||
정적 장치 | 고주파 모터 | √ | √ | √ | |||||||
대형 변압기 | √ | √ | √ | ||||||||
소형 전력 변압기 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
악기용 변압기 | √ | √ | √ | ||||||||
리액터 및 자기 증폭기 | √ | √ | √ | √ | |||||||
전원 스위치 | √ | ||||||||||
용접용 변압기 | √ | √ | √ | ||||||||
전압 조정기 | √ | √ | √ | √ | √ | √ | |||||
마그네틱 실러 | √ | √ | √ | √ | |||||||
가속기용 전자기 장치 | √ | √ | √ | √ | |||||||
Q&A
Q: 규소강판이란 무엇입니까?전기강판이란?
A: 전기강판은 기능성 소재 중 자성을 띤 연질 소재로 가장 널리 사용되고 있습니다.일반적으로 규소강판은 규소 함량이 0.5%~6.5% Si인 전기강판을 말합니다.일반전기강판에는 실리콘(Si<0.5%)이 거의 포함되지 않은 부분도 포함됩니다.그러나 요즘에는 두 개념이 명확하게 정의되지 않았으며 서로 바꿔 사용할 수 있습니다.
Q: 전기강판의 분류
A: 크게 열연전기강판과 냉연전기강판으로 구분됩니다.Zhongyuantong 철강은 냉간압연 전기강판을 생산하며, 이는 방향성 전기강판과 무방향성 전기강판으로 더 분류됩니다.
Q: 자기장이란 무엇입니까?
A: 두 자극 사이에 작용하는 힘에 대한 공간장은 자기장 강도 H로 설명되며 단위는 A/m(암페어/미터)입니다.전기강판을 모터로 만든 후 외부 입력 전류에 의해 발생되는 구동 1차 자기장입니다.
Q: 전기강판 B50A300과 B50AR300의 차이점
A: B50A300은 전가공품입니다.구입 후 또는 어닐링(응력완화 및 시공완성으로 손실감소) 후 사용 가능합니다.단, B50AR300은 반드시 어닐링을 거쳐야 사용 가능합니다.
Q: 전체가공 규소강판과 반가공 규소강판의 차이점
A: 전체 처리된 무방향성 규소강 어닐링의 목표는 스탬핑 및 표면 코팅에 필요한 기계적 특성을 고려하여 목표한 자기 특성(보증 값)을 달성하는 것입니다.반가공 제품 어닐링의 목표는 스탬핑에 필요한 기계적 특성을 달성하는 것입니다.제조된 자기 특성이 너무 열악하므로 사용자는 필요한 자기 특성과 표면 절연을 달성하기 위해 자석 코어에 어닐링 및 블루잉 작업을 수행해야 합니다.반가공 무방향성 전기강판에 코팅을 할 수도 있고(일본 시장에 적용) 코팅을 하지 않을 수도 있습니다(미국 시장에 적용, CRML).
Q: 전기강판의 경도가 제품 가공 특성에 미치는 영향
A: 재료의 기계적 특성은 가공 특성에 직접적인 영향을 미칩니다.다양한 전기강판 소재는 그 특성에 따라 다양한 산업분야에서 사용되고 있습니다.가공 금형 및 금형 조정은 가공 특성에 매우 중요합니다.중원통강 제품의 기계적 성질의 안정성을 유지하고 사용자의 가공성을 보장합니다.
왜 우리를 선택 했습니까?
1. 품질이 보장됩니다.
첫째, 원자재는 많은 유명한 국내산에서 나옵니다.우리는 가장 우수한 재료를 보유하고 있습니다.둘째, 우리 회사는 완벽한 품질 보증 시스템을 갖추고 있어 구매부터 배송까지 최고의 제품을 얻을 수 있음을 보장합니다.
2. 가격 할인.
우리 회사의 제품 가격은 업계 중간 수준이며, 높은 가성비로 유명합니다.아직 가격대비 여유가 많이 남아있습니다.우리는 귀하의 요구를 기대합니다.우리는 당신에게 가장 적합한 견적을 제공할 것입니다.
3. 정시 납품 및 안정적인 협력.
좋은 서비스는 끊임없는 요구 사항이며 항상 그렇게 해왔습니다.우리의 신속한 배송과 공급 확대의 유연성을 확신하실 수 있습니다.
4. 서비스는 신뢰할 수 있습니다.
당사의 부족한 점을 개선하고, 새로운 기술을 배우고, 제품 성능을 개선하고, 상호 이익을 얻을 수 있도록 귀하의 방문과 조언을 진심으로 따뜻하게 환영합니다.

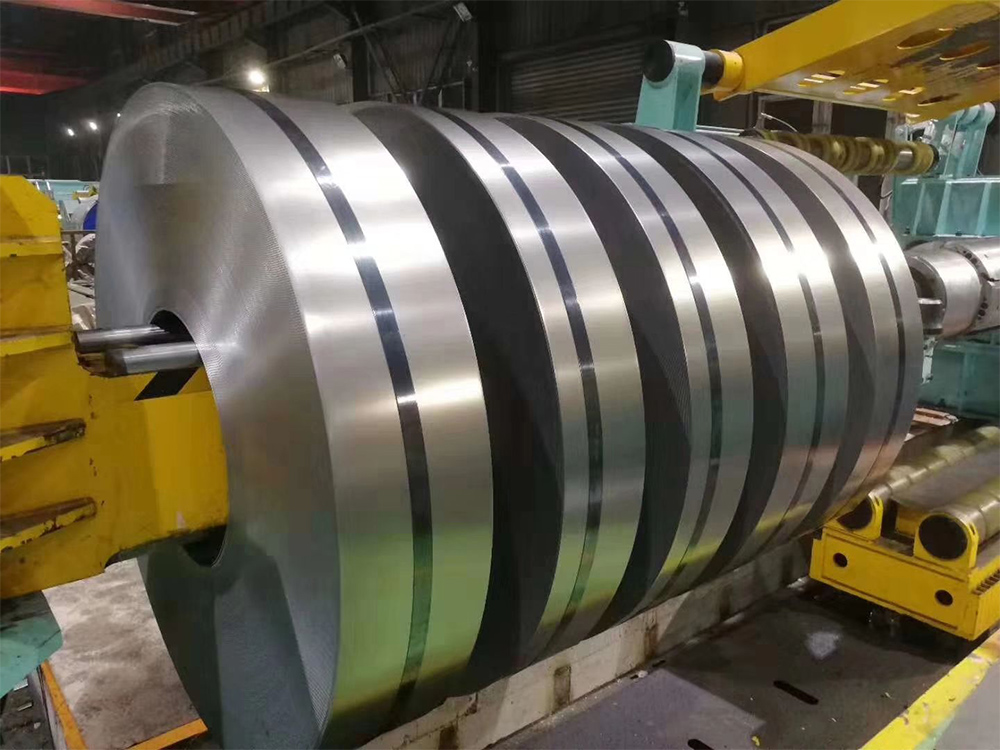

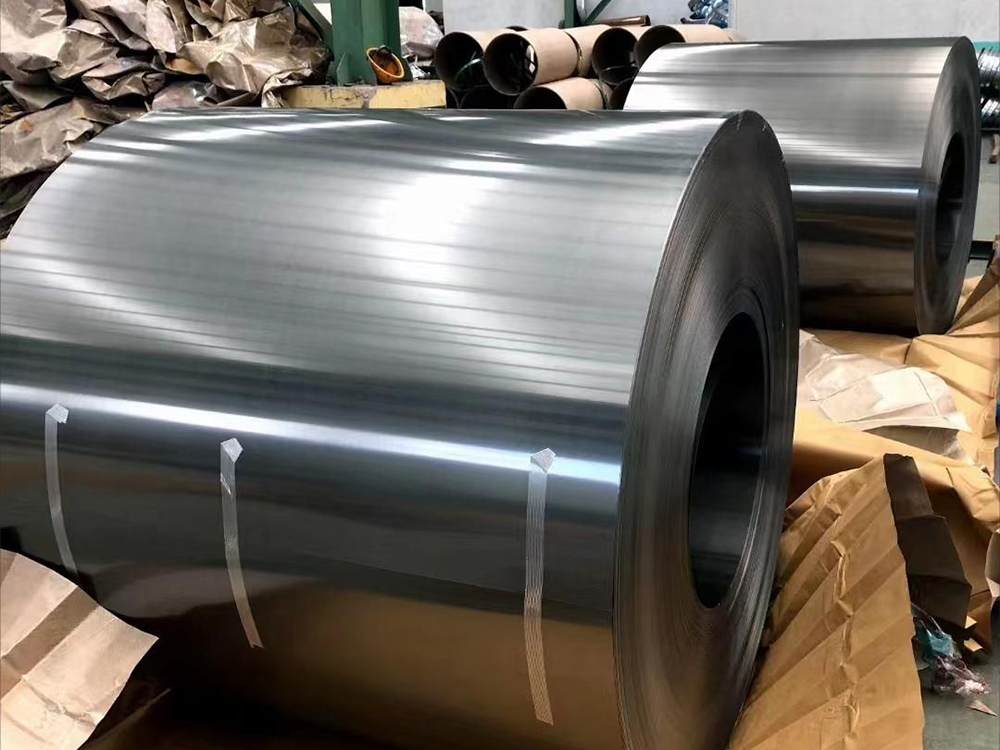

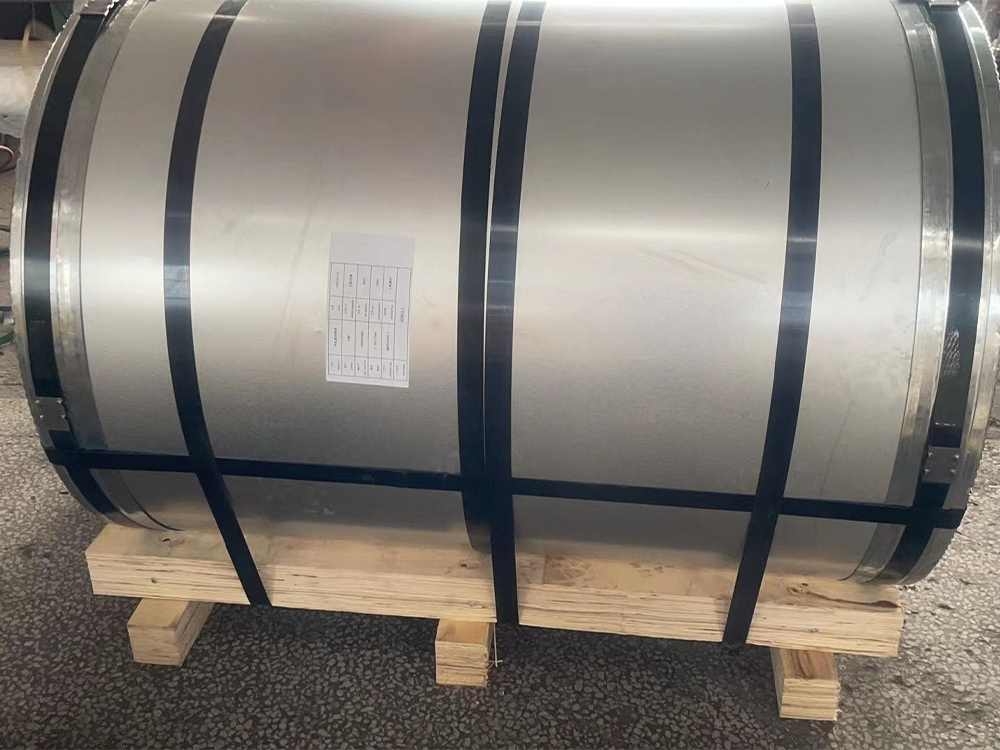

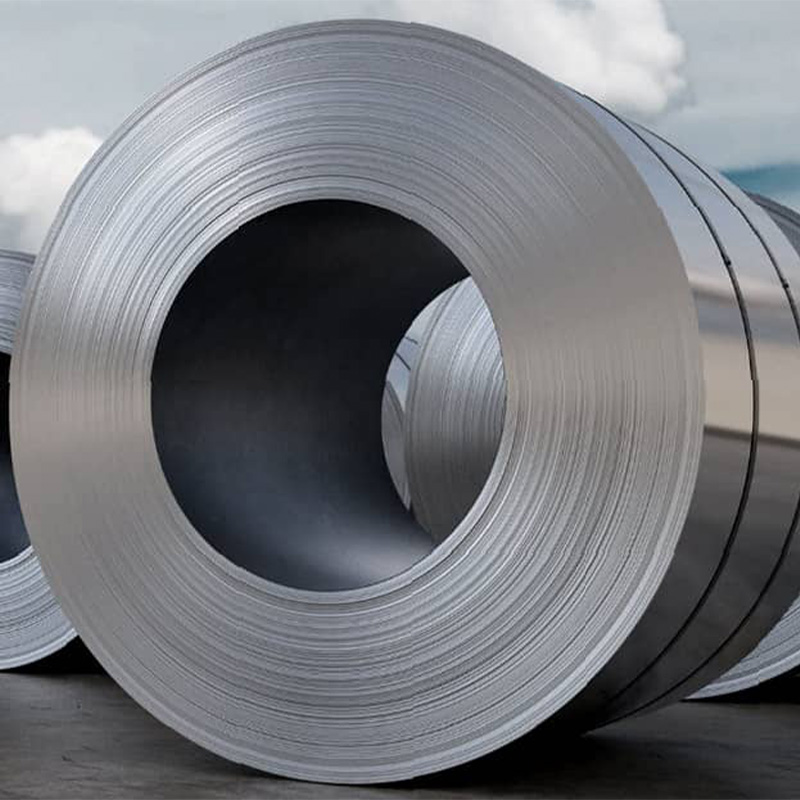

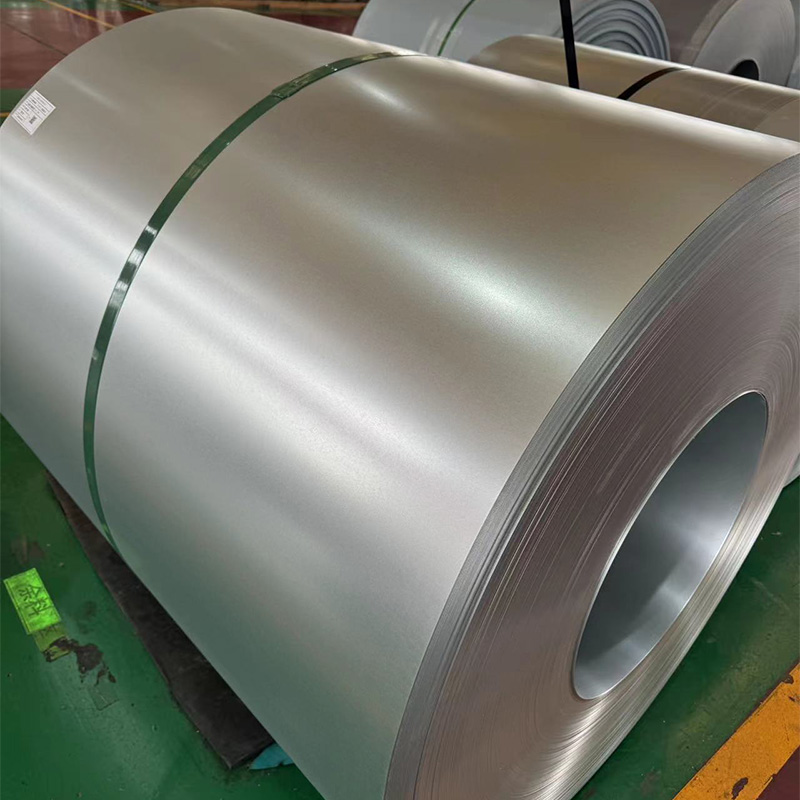

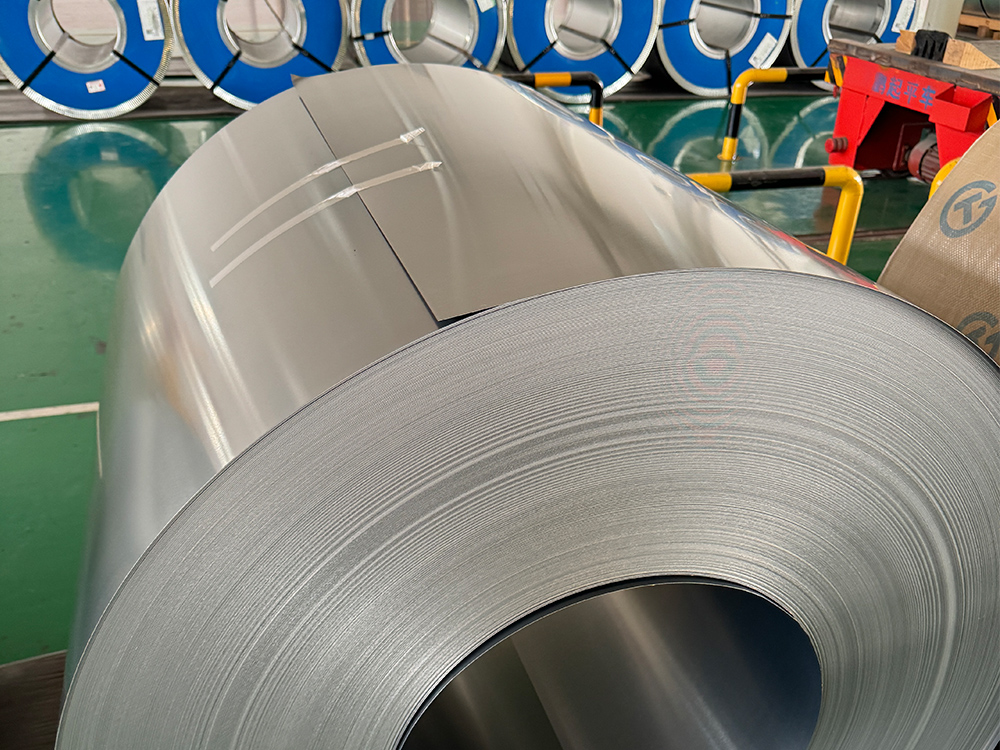

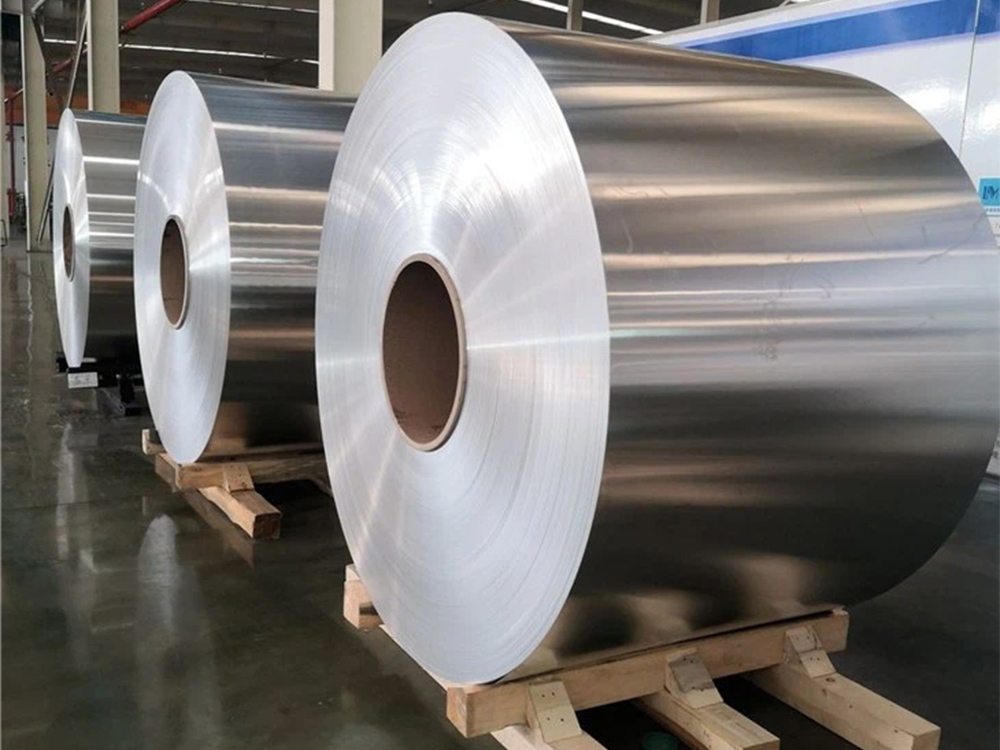

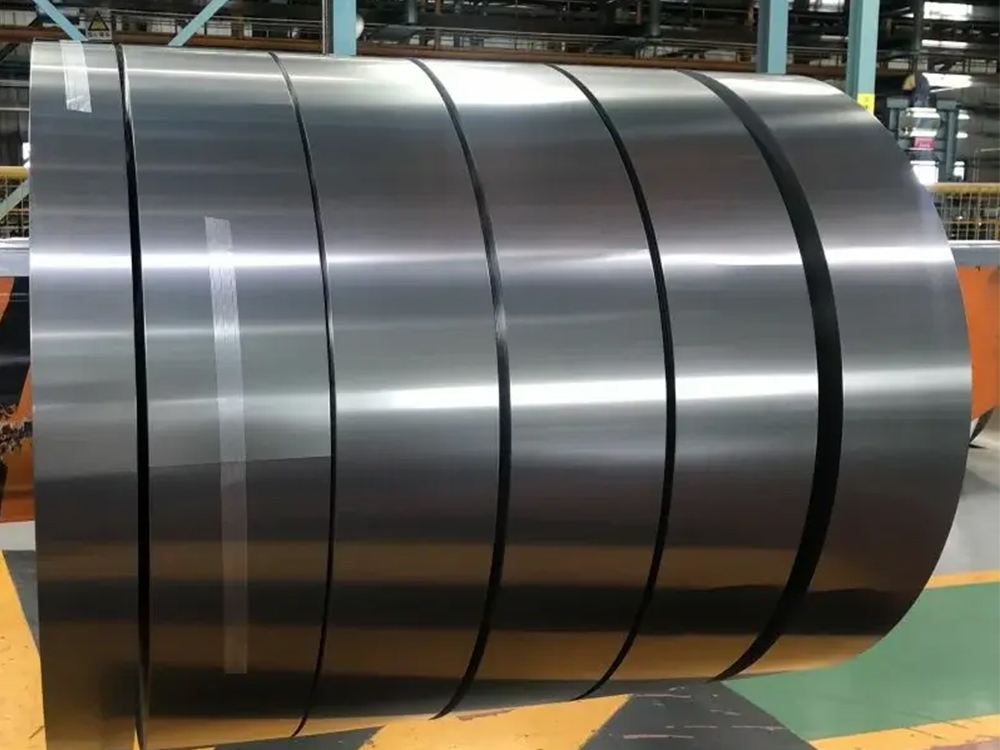

| 제품 디스플레이 |
 |  |  |
 |  |  |
